**集團專有云視頻會議系統建設方案
一、方案設計
1.1 設計原則
新建系統應是一個技術先進、成熟可靠、性能優秀、擴展靈活、簡單易用、標準開放的系統。綜合考慮到該系統的中長期發展計劃，在系統架構、系統應用、系統管理、系統性能等各個方面應能適應多媒體技術的發展和未來業務需求的發展變化，確保系統的技術水平持續領先，并遵循以下原則：● 先進性原則
隨著大數據、云技術的成熟與普及，云服務，云應用已經成為信息化建設的主流。基于互聯網和云視頻的可視應用在企業市場中得到了普及和應用。因此新一代視頻會議系統應采用最先進的IT、通信和多媒體處理技術，能夠符合行業的發展趨勢及視頻會議的未來方向。
● 安全性原則
系統應具有高度的安全性措施和加密系統，有效抵制網絡病毒和黑客的攻擊，保障用戶信息及會議內容的安全性和私密性。
● 可靠性原則
系統集成度高，能夠保證7*24小時不間斷地穩定可靠運行，適應工作環境能力強，故障率低。
● 可擴展性原則
系統設計要考慮今后網絡和業務的發展，保留充分的擴展空間，能夠方便地實現視頻會議系統的擴展與升級。
● 易操作性原則
以用戶為中心，摒棄傳統音視頻系統復雜的操作步驟，實現極簡體驗、人機對話，易于操作、維護和管理。實現縱橫雙向自由組會，消除拓?fù)溥壿嫷慕M網限制。
● 易維護性原則
系統提供易用易維護的自動化管理工具。管理系統提供后臺及設備運行數據，自動生成報表，用于大數據分析。各企業管理員使用統一賬號和管理界面。
● 開放性原則
系統遵循開放性原則，采用開放的接口協議與開發平臺，為用戶提供統一的、開放的接口；平臺維護和發展不依賴于設備廠商，能夠保證平臺的持續升級和發展。
1.2 系統架構
新一代視頻會議系統采用虛擬化技術和云計算架構。部署專有云視頻平臺，采用多線BGP核心骨干網絡接入，大中小各類會議室、桌面端、移動端均可通過網絡接入專有云視頻平臺，實現高清流暢的音視頻交流。

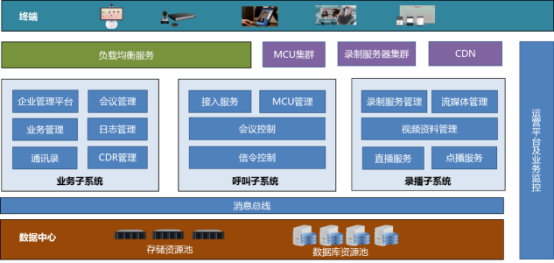

小魚易連云視頻平臺架構圖：
本系統支持大規模視頻并發，讓會議從會議室走向個人。實現豐富的應用場景，支持個人手機和電腦在任何一個地方接入?；陂_放融合能力，滿足視頻應用融入OA等其他信息系統。最終目標是打造一個全員、全業務、全流程使用的視頻會議系統，實現業務場景的全覆蓋。
1.3 云視頻平臺部署方案

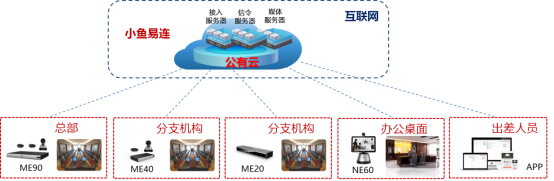

1.3.1 公有云部署方案（根據實際需要情況選擇）
公有云部署方案中，只需要采購小魚易連的相關云視頻服務，按需要購買各系列的智能會議終端即可。通過小魚的后臺服務生成統一的通訊錄和群組，并根據權限要求生成不同類別的系統管理員，進行系統的日常維護和管理。

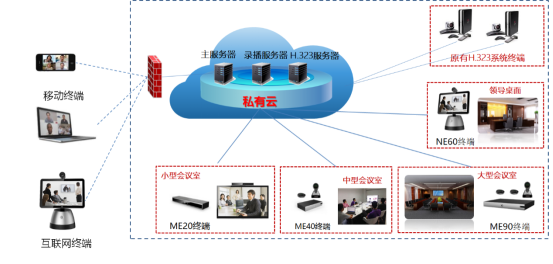

1.3.2 私有云部署方案（根據實際需要情況選擇）
私有云部署方案是面向各級政府部門、大中型企事業單位、商業銀行、公司集團而專門打造的一整套定制化的視頻會議系統。它是基于用戶內部的局域網，為用戶提供視頻會議與遠程協作服務。所有的服務器、小魚的各類終端、以及管理平臺均部署于用戶局域網內部，保證音視頻云服務業務與外部公網完全隔離。按需求還可以實現音視頻云服務業務的跨網絡化，滿足從互聯網接入的需求。
（1）獲取license
（2） 安裝及部署私有云系統
（3）激活私有云系統
（4）首次登陸系統管理平臺

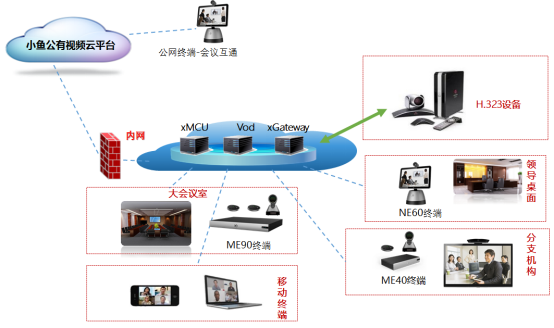

1.3.3 混合云部署方案（根據實際需要情況選擇）
在客戶環境進行混合部署，可以將處理會議媒體數據的dMCU；會議內容錄制vod；H323網關xGW組件部署在客戶環境內部；混合部署下直播的服務通過阿里云CDN平臺提供。客戶內網或公網終端與小魚公有云之間主要是進行信令與管理信息的交互，相關的媒體數據則在客戶內部網絡中所部署的dMCU, vod, xGW之間完成傳輸與處理。
客戶的業務合作方可以通過公有云與客戶內網終端進行會議溝通。
1.4 視頻會議終端部署方案
1.4.1 中型會場配置（ME40） 50-100平米

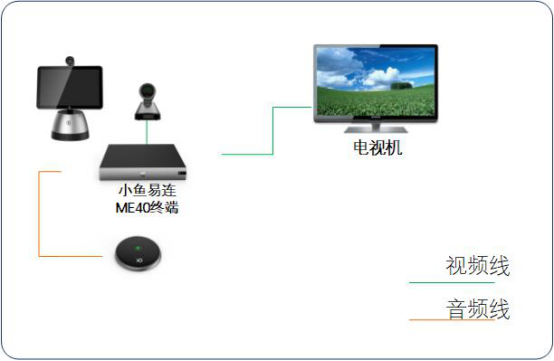

中型會議室ME40設備連接示意圖
| 設備 | 數量 | 功能 |
| 小魚硬件設備 | ||
| ME40視頻終端 | 1臺 | 視頻硬件編解碼器；視頻、音頻輸入輸出專業接口 |
| 高清攝像機 | 1臺 | PTZ云臺、12倍光學變焦 |
| 其它外圍設備 | ||
| 電視機 | 1套 | 顯示各會場圖像 |
1.4.2 小型會場配置（NE60）50平米以內
小型會議室NE60設備連接示意圖
| 設備 | 數量 | 功能 |
| 小魚硬件設備 | ||
| NE60視頻終端 | 1臺 | 自帶麥克風、攝像頭、觸摸顯示屏、音箱，可接電視機 |
| 投屏基站 | 1臺 | HDMI連接電視機，投影儀，與小魚配對使用，投屏電視機 |
| 其它外圍設備 | ||
| 電視機 | 1套 | 顯示各會場圖像 |

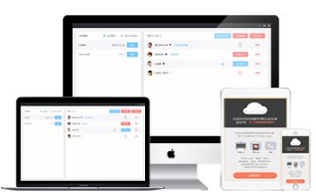

1.4.3 移動會議配置
個人的計算設備安裝小魚易連客戶端，可實現視頻溝通及會議的相關業務。通過小魚易連官網（www.xylink.com）或網上商店下載各平臺的應用客戶端，安裝完成后，通過手機號碼注冊賬號，該賬號支持夸平臺客戶端同時使用。登錄后即可應用相應的功能。
| 設備 | 數量 | 功能 | |
| PC終端 | |||
| 小魚易連APP | 1套 | 參加視頻會議、屏幕分享、直播管理…… | |
| PC主機 | 1臺 | Windows操作系統，雙核CPU | |
| 手機端 | |||
| 小魚易連APP | 1套 | 參加視頻會議、圖片分享、白板、錄制 | |
| 手機/PAD | 1臺 | IOS、Android均可 | |
| 其他設備 | |||
| USB耳麥 | 1個 | 配合PC端使用進行私密通話 | |
|
路由器（5G wifi） 或交換機 |
1臺 |
網絡接入，5Gwifi共享 或有線連接PC |
|
二、應用場景
2.1 遠程多方視頻會議

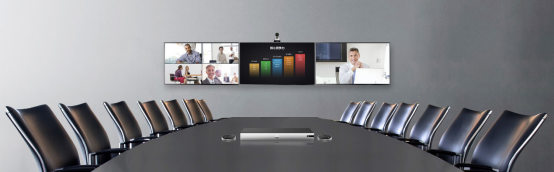

可以實現實時的大規模多媒體會議功能，多地之間進行的音頻、視頻、數據共享等各方面的交流協作，實現各種行政會議，部門例會，月度總結會議等應用，實現常態化的視頻溝通。（1）在會議室、辦公室通過小魚易連系列終端參加會議；
（2）PC客戶端、平板/手機APP都可參與會議；
（3） 出差的領導和員工可以利用自己的手機或平板即可實現移動端入會。
系統支持的多場景結構使得在一個系統中，既可以進行會議室級會議，也可以同時進行桌面級會議，以及個人移動視頻會議。在同一個會議中，上述三種用戶可以并存互通。讓會議走出會議室，實現多場所，多種終端互通的應用場景，真正做到隨時隨地參會。
2.2 異地協同辦公
多方視頻會議中除視頻互動外，還可以進行屏幕共享，包括Word、PPT、Excel等各種文檔和視頻文件的共享和同步瀏覽，支持手機中圖片的分享等。支持電子白板的功能，電子白板可以多方協同操作，實現異地的多方協同工作，協同設計等應用。
2.3 遠程教學和培訓
遠程教學或培訓時，可以實現主講老師及參加人員之間的遠程互動提問，學員既可以看到講師的高清圖像，又可以看到講師的課件。這樣在遠程便可進行圖文并茂、繪聲繪色的培訓講解，提高溝通效率。通過小魚直播能力，可快捷建立教學及直播活動，更大規模的人可以學習到課程。支持課程前分享、宣傳預熱，教學培訓開始后可進行線上直播主持及管理，直播過程中支持課件的分享，觀看端可以收看到雙流視頻。教學培訓后，可導出參加人員，查看聽課數據統計及趨勢圖。直播及錄制的鏈接可對接內嵌至教育平臺中，統一入口。
支持培訓及直播過程的錄制，錄制的內容包括講師視頻和課件的內容，可供用戶下載。
2.4 遠程招聘
在傳統的招聘方式下，人力資源主管必須與應聘的人員進行面對面的溝通和了解。而多數情況下客戶的員工人數眾多，人力資源主管不可能做到與所有的應聘者進行面談；或者分支機構分布在全球各地，經常需要總部相關部門的領導參與面試。通過小魚易連提供的音視頻溝通能力，使人力資源主管、面試官和應聘者可以遠程進行面對面的交流，快捷的進行面試溝通。作為遠程招聘應用，突破了傳統的招聘工作在時間、地域上的限制，也大大節省了面試者與被面試者的時間，提高工作效率。
2.5 移動會議與溝通
作為互聯網和現代化的時代，手機已經成為了人手一臺甚至多臺的設備。會議對移動端的支持必不可少。在3G/4G普及的地區，移動視頻溝通已經成為主流。移動端通常包含 PC（Windows、MAC）、IOS 設備（包含 IPhone、IPAD）、Android 設備（手機、PAD）。通過小魚云服務，移動用戶可隨時隨地參與視頻協作，如：
（1）支持用小魚 APP互動會議、遠程培訓；
（2）支持用微信和手機瀏覽器，實時收看小魚培訓內容的直播；

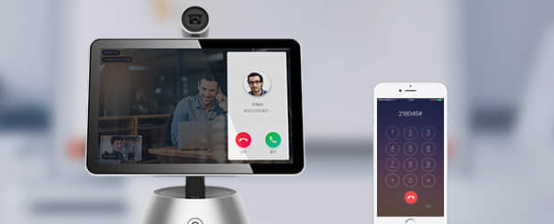

2.6 電話會議
對移動商務人士來說，經常會出現在機場、高鐵、酒店、出租車等場所。小魚易連支持即時在沒有網絡的情況下，也可以呼叫電話號碼，通過手機語音接入，參加會議。（1） 全球化部署，全球電話網絡落地服務
（2）電信運營商網絡，國內400號碼統一接入
（3）無縫對接視頻會議，會議中可邀請電話聯系人加入會議
（4）電話可呼叫小魚終端或云會議室入會
（5） 會控界面可管控主持會議
（6）企業通訊錄整合，一鍵呼叫聯系人
（7）專線接入，最低語音延時
（8）獨有的噪聲抑制算法，顯著提高聲音質量
